Descripción
Detalles del Producto:
- El cabezal divisor universal F11200A es uno de los accesorios más importantes para la fresadora.
- Con este cabezal divisor, la pieza de trabajo, sujeta entre centros o en un mandril, puede girarse en cualquier ángulo deseado y su periferia puede dividirse en partes iguales. Por medio de todo tipo de cortadores, el cabezal divisor también puede ayudar a la fresadora a realizar la operación de fresado para engranajes rectos de flauta, espirales, engranajes rectos, levas de arquímedes, engranajes helicoidales, etc.
- El cabezal divisor está equipado con una plato frontal que se puede montar en el cono del husillo. La pieza de trabajo se puede montar en el plato frontal, por lo que se puede realizar un corte en los 4 lados de la pieza de trabajo.
Ficha Técnica:
- Modelo: F11200A
- Marca: Rock Tools
- Procedencia: China
- Altura central: 200 mm
- Ángulo de giro del husillo desde la horizontal hacia arriba: ≤95°
- Posición horizontal (hacia abajo): ≤5°
- Ángulo de rotación del husillo para una revolución completa del mango divisor: 9°
- Lectura minima del vernier: 10°
- Relación de engranaje helicoidal: 1:40
- Cono del husillo: MT4
- Ancho de la llave de ubicación: 18 mm
- Diámetro del cono corto de la punta del husillo para la brida de montaje: ∅53.975
- N° de agujeros en el plato divisor/ 1°Plato: 24.25.28.30.34.37.38.39.41.42.43
- N° de agujeros en el plato divisor/ 2°Plato: 46.47.49.51.53.54.57.58.59.62.66
- Cambiar mecanismo / Módulo: 2
- Cambiar mecanismo / Número de dientes: 25.30.35.40.50.55.30.70.80.90.100
- Error de indexación individual del husillo para una revalorización completa del mango divisor: ±45″
- Error acumulado en cualquier 1/4 de la periferia del husillo: ±1″
- Cojinete máx.: 130 kg
- Peso neto: 130 kg
- Peso bruto: 140 kg
- Dimensiones generales: 710x535x342 mm

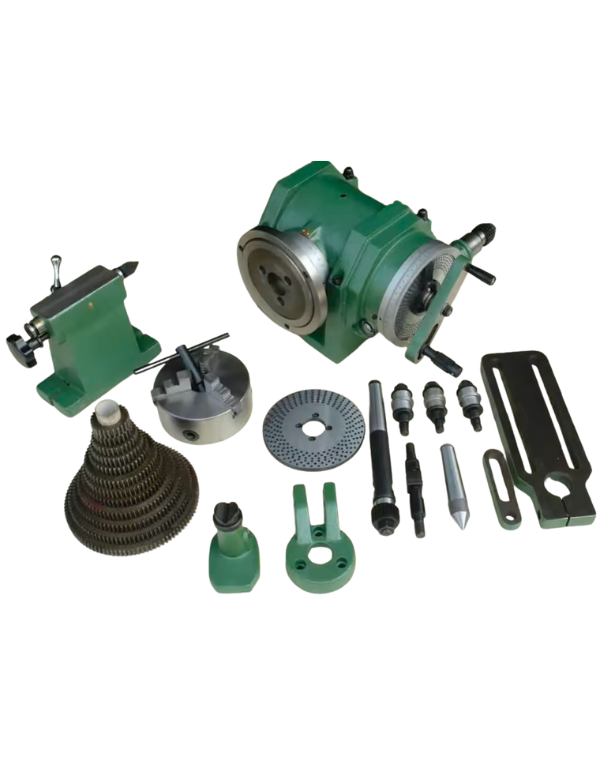

- Contenido: Contra punta, discos perforados, manchón para torno y punto fijo.
